Description
Avis important : Articles en liquidation, aucun service après-vente (y compris les colis perdus ou les problèmes de qualité).
Attributs du produit :
- Marque : Sans marque
- Numéro de pièce du fabricant :
- Délai de livraison estimé : 2 jours
Description du produit :
Remarque : Ventes uniquement aux États-Unis (à l’exclusion d’Hawaï, de l’Alaska, de Porto Rico, de Guam, des Îles Vierges américaines, des Samoa américaines, des Îles Mariannes du Nord, des Palaos, des États fédérés de Micronésie, des Îles Marshall, des territoires américains d’outre-mer, des îles mineures éloignées des États-Unis et des îles du Pacifique non desservies par les États-Unis).
Description :

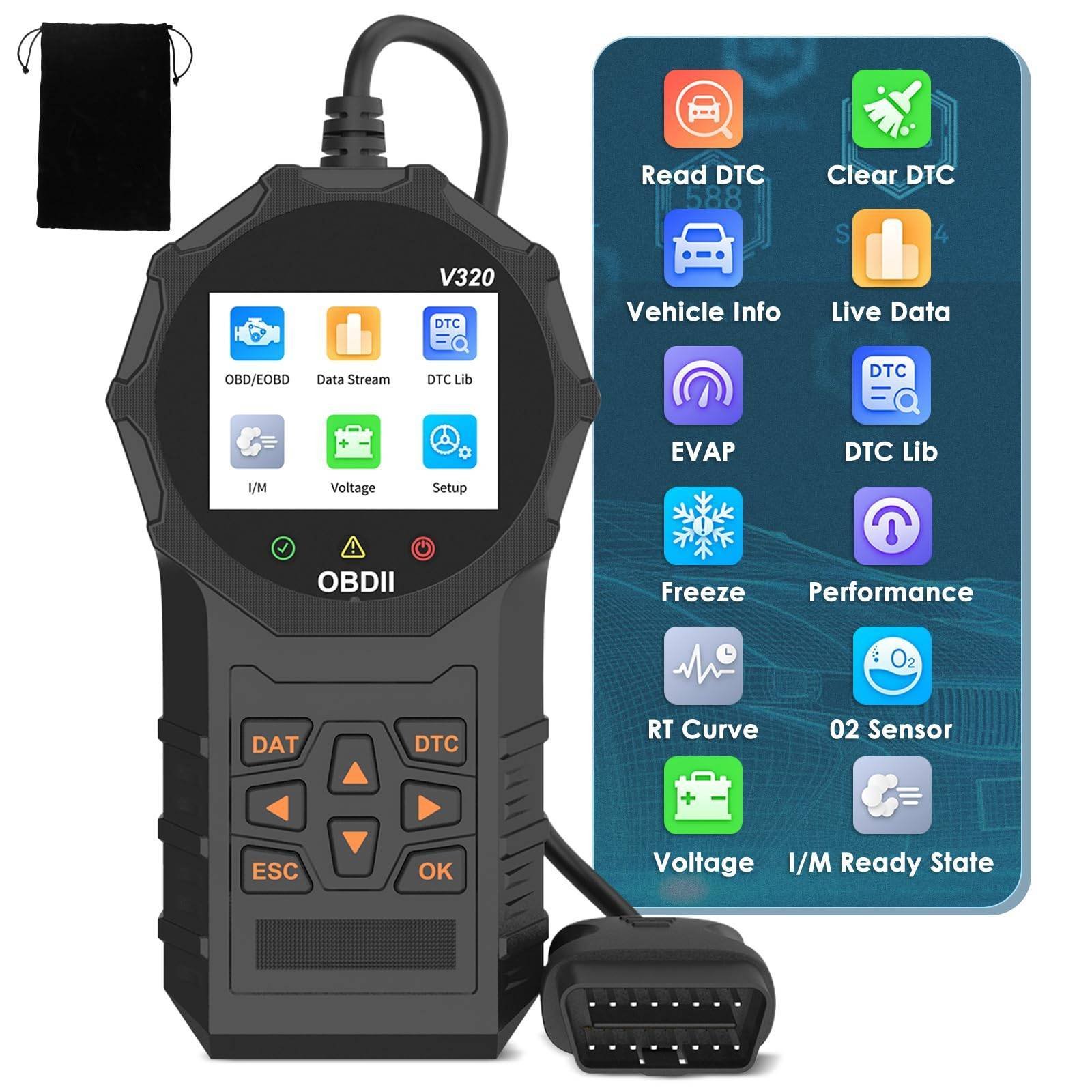

Compatibilité avec les protocoles OBD II/EOBD : L’appareil de diagnostic V320 prend en charge neuf protocoles OBD II/EOBD, assurant ainsi la compatibilité avec de nombreux modèles de véhicules pour le diagnostic des pannes et la lecture des données.
Test de tension de la batterie : Il détecte et affiche la tension actuelle de la batterie, permettant ainsi à l’utilisateur de connaître son état.
Lecture et effacement des codes d’erreur : Il lit les codes d’erreur du véhicule et propose une fonction d’effacement pour aider l’utilisateur à identifier et résoudre les problèmes.

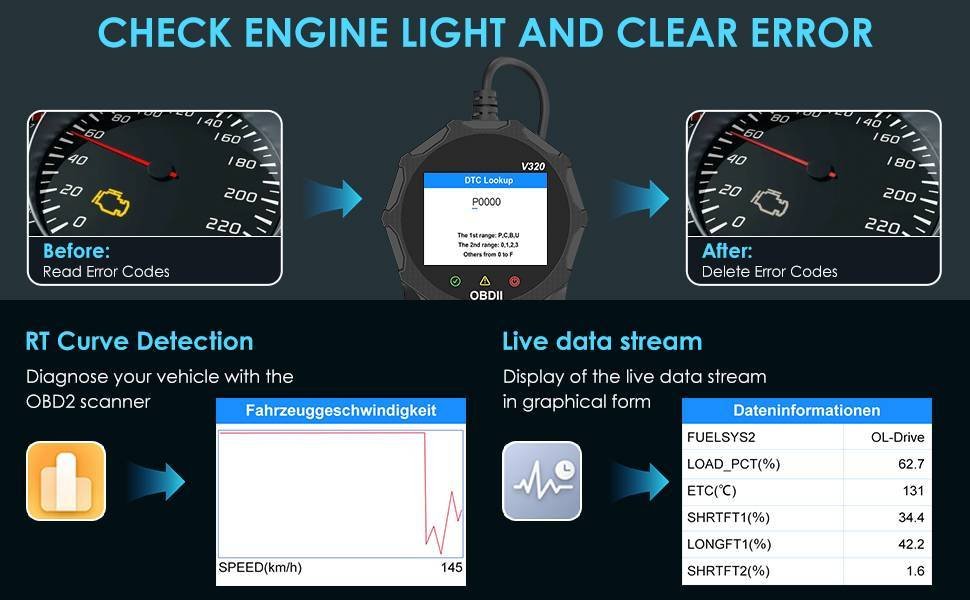

Lecture du flux de données : Lecture et affichage en temps réel des paramètres de fonctionnement du moteur, tels que le régime moteur, la température, la consommation de carburant, etc.
Enregistrement des données : En cas de détection d’une panne, l’appareil enregistre l’état du véhicule au moment de la panne pour une analyse ultérieure.
Vérification de l’état du témoin MIL : Vérifiez l’état du témoin de dysfonctionnement (MIL) pour identifier un éventuel défaut du véhicule.
Test de performance : Testez les performances d’accélération, de freinage, etc., du véhicule afin d’évaluer ses performances.
Lecture des informations du véhicule : Accédez aux informations de base du véhicule, telles que le numéro VIN et le modèle du moteur.
Test de la sonde lambda : Testez le fonctionnement de la sonde lambda afin d’évaluer les performances du système de contrôle des émissions.
Test du système d’évaporation du carburant (Mode 8) : Vérifiez le bon fonctionnement du système de contrôle de l’évaporation du carburant.

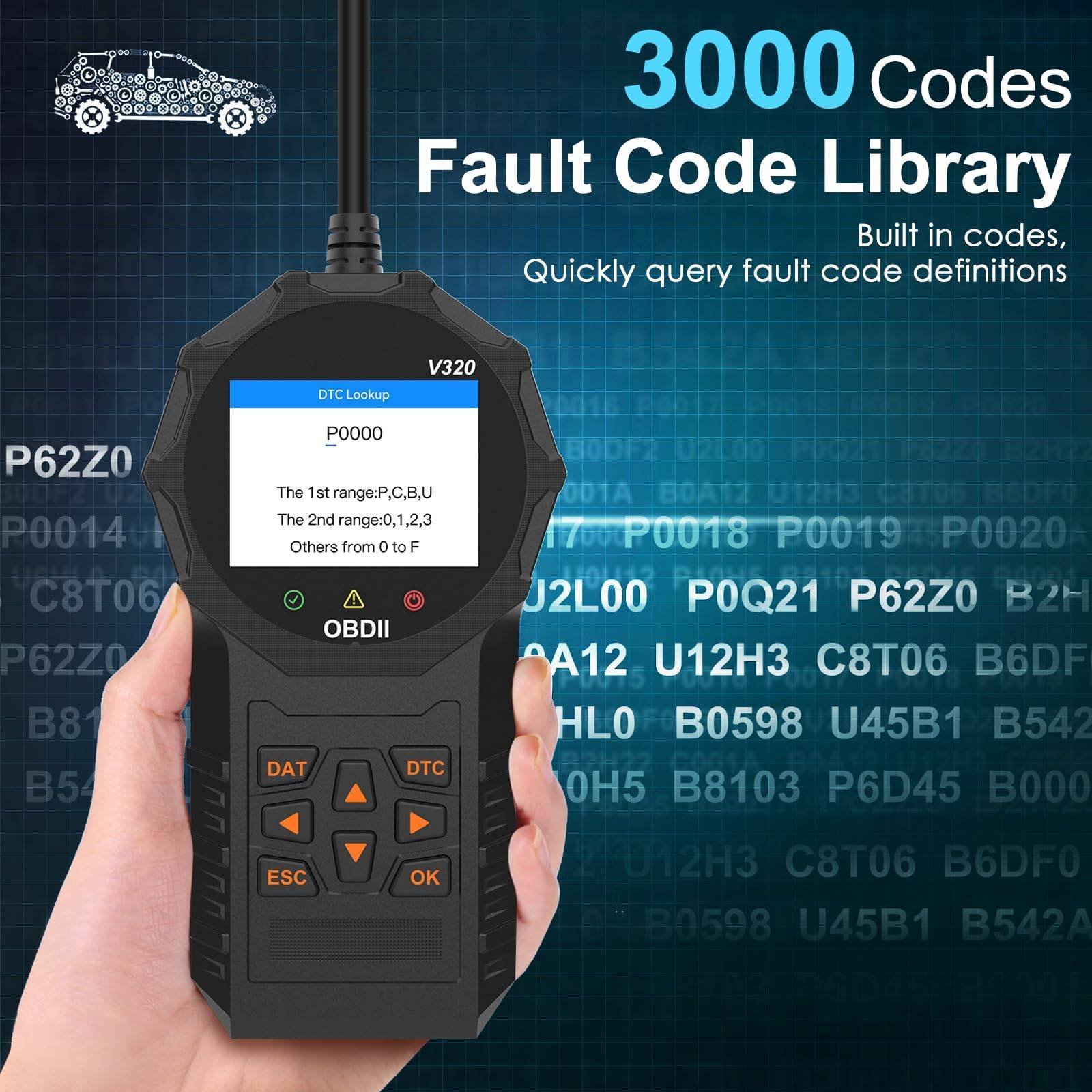

Consultation des codes d’erreur : Accédez à des informations détaillées sur les codes d’erreur afin d’aider les utilisateurs à comprendre leur signification.
Fonction de lecture des flux de données : Permet aux utilisateurs de visualiser et de supprimer les codes d’erreur, les flux de données et les informations d’arrêt sur image.
Interface multilingue : Disponible en huit langues, dont l’anglais, l’allemand, l’italien, le néerlandais, le français, l’espagnol, le chinois et le russe, pour répondre aux besoins de différents utilisateurs.
Protocoles pris en charge :

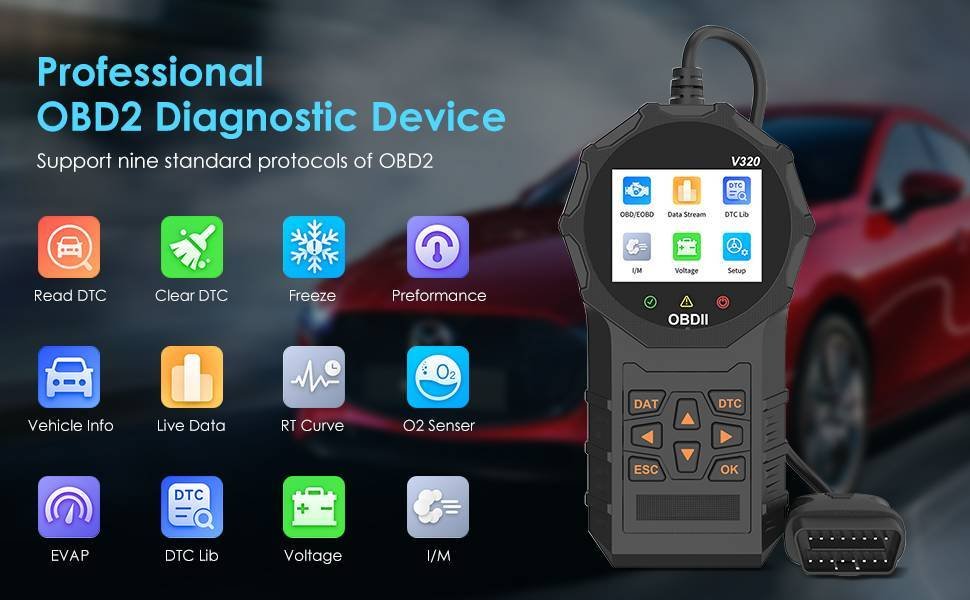

L’outil de diagnostic V320 prend en charge les neuf protocoles de communication automobile suivants afin d’assurer la compatibilité avec les systèmes OBD de différents modèles de véhicules :
SAE J1850 PWM : Protocole de communication utilisant la modulation de largeur d’impulsion (PWM) à un débit de 41,6 kbauds.
SAE J1850 VPW : Protocole de communication utilisant la modulation de largeur d’impulsion de tension (VPW)
à un débit de 10,4 kbauds. ISO 9141-2 : Protocole utilisant un débit de 5 bauds pour l’initialisation, suivi d’une communication à 10,4 kbauds.
ISO 14230-4 KWP : Protocole utilisant un débit de 5 bauds pour l’initialisation, suivi d’une communication à 10,4 kbauds.
ISO 14230-4 KWP (initialisation rapide) : Identique au précédent, mais avec une initialisation rapide. ISO 15765-4
CAN (identifiant 11 bits, 500 kbauds) : Protocole de communication pour bus CAN utilisant un identifiant de 11 bits et un débit de 500 kbauds.
ISO 15765-4 CAN (identifiant 29 bits, 500 kbauds) : Identique au précédent, mais avec un identifiant de 29 bits.
ISO 15765-4 CAN (identifiant 11 bits, 250 kbauds) : Protocole de communication pour bus CAN utilisant un identifiant de 11 bits et un débit de 250 kbauds. ISO 15765-4
CAN (identifiant 29 bits, 250 kbauds) : Identique au précédent, mais avec un identifiant de 29 bits.
Étapes du diagnostic automobile

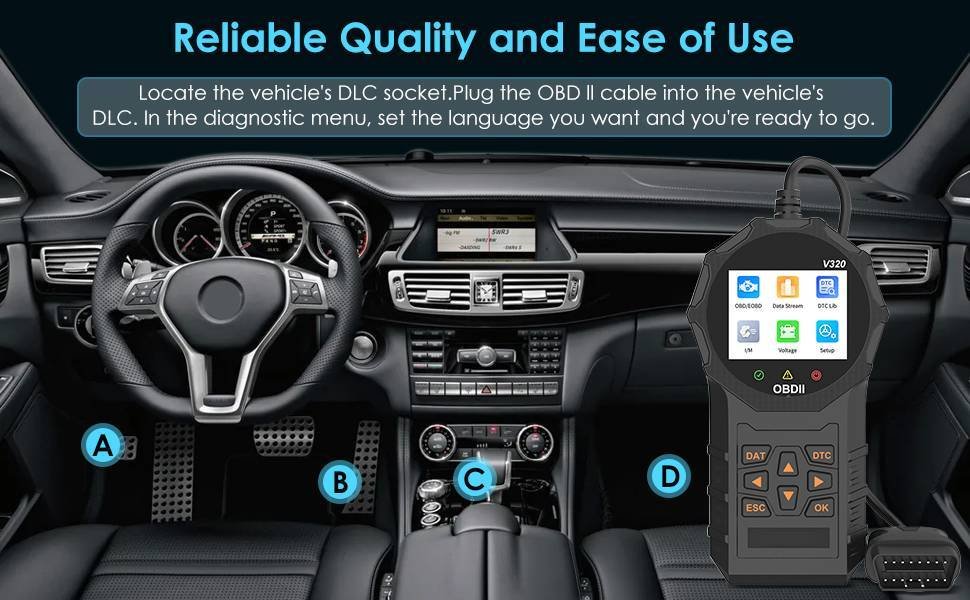

: Localisation du port OBD : Commencez par localiser le port OBD de votre véhicule. Son emplacement varie selon le modèle, mais il se trouve généralement en bas à gauche du tableau de bord, au-dessus de la pédale d’accélérateur. En cas de doute, consultez le manuel du véhicule ou recherchez son emplacement précis en utilisant le modèle de votre véhicule. Connexion de
l’appareil de diagnostic : Connectez l’appareil de diagnostic V320 au port OBD du véhicule à l’aide du câble fourni.
Démarrage du véhicule : Une fois l’appareil connecté, démarrez le véhicule pour permettre la communication avec le système.
Accès au menu de diagnostic : Une fois connecté au véhicule, accédez à la page principale de l’appareil de diagnostic V320 et sélectionnez le menu « OBD/EOBD », puis appuyez sur le bouton OK pour accéder à la page des fonctions de test. Sélection des fonctions de test
: Utilisez les touches directionnelles pour naviguer et sélectionner la fonction de test souhaitée. Les fonctions de test incluent les tests de performance, le flux de données, la recherche de codes d’erreur, l’état de préparation I/M, la détection de tension, etc.
Exécution du test : Après avoir sélectionné la fonction de test appropriée, appuyez sur le bouton OK pour exécuter le test. L’appareil de diagnostic lira les informations pertinentes du véhicule et affichera les résultats.
Procédure de réglage des paramètres
: Accès aux paramètres du produit : Dans le menu principal de l’appareil de diagnostic V320, recherchez et sélectionnez l’option « Paramètres du produit ».
Paramètres de langue : Dans le menu des paramètres, sélectionnez l’option de langue, puis utilisez les touches directionnelles pour choisir la langue souhaitée et confirmez avec le bouton OK.
Paramètres d’unité : Si vous souhaitez modifier les unités d’affichage (par exemple, miles par heure ou kilomètres par heure), sélectionnez l’option d’unité dans le menu des paramètres et choisissez le système d’unités souhaité.
Autres paramètres : Ajustez les autres paramètres selon vos besoins, tels que la luminosité du rétroéclairage, le contraste, les paramètres audio, etc.
Enregistrement des paramètres : Une fois tous les réglages souhaités effectués, sélectionnez l’option d’enregistrement pour conserver les modifications.
Quitter les paramètres : Une fois les réglages terminés, sélectionnez l’option de quitter pour revenir au menu principal ou poursuivre d’autres opérations.
Présentation de l’interface du menu
Page principale : Une fois connecté au véhicule, l’appareil de diagnostic affiche la page principale, proposant plusieurs options à l’utilisateur.
Menu OBD/EOBD : Sur la page principale, sélectionnez le menu « OBD/EOBD » et appuyez sur le bouton OK pour accéder à la page des fonctions de test. Ce menu est le point d’entrée principal pour le diagnostic du véhicule.
Menu Diagnostic : Il comprend les sous-menus et fonctions suivants :

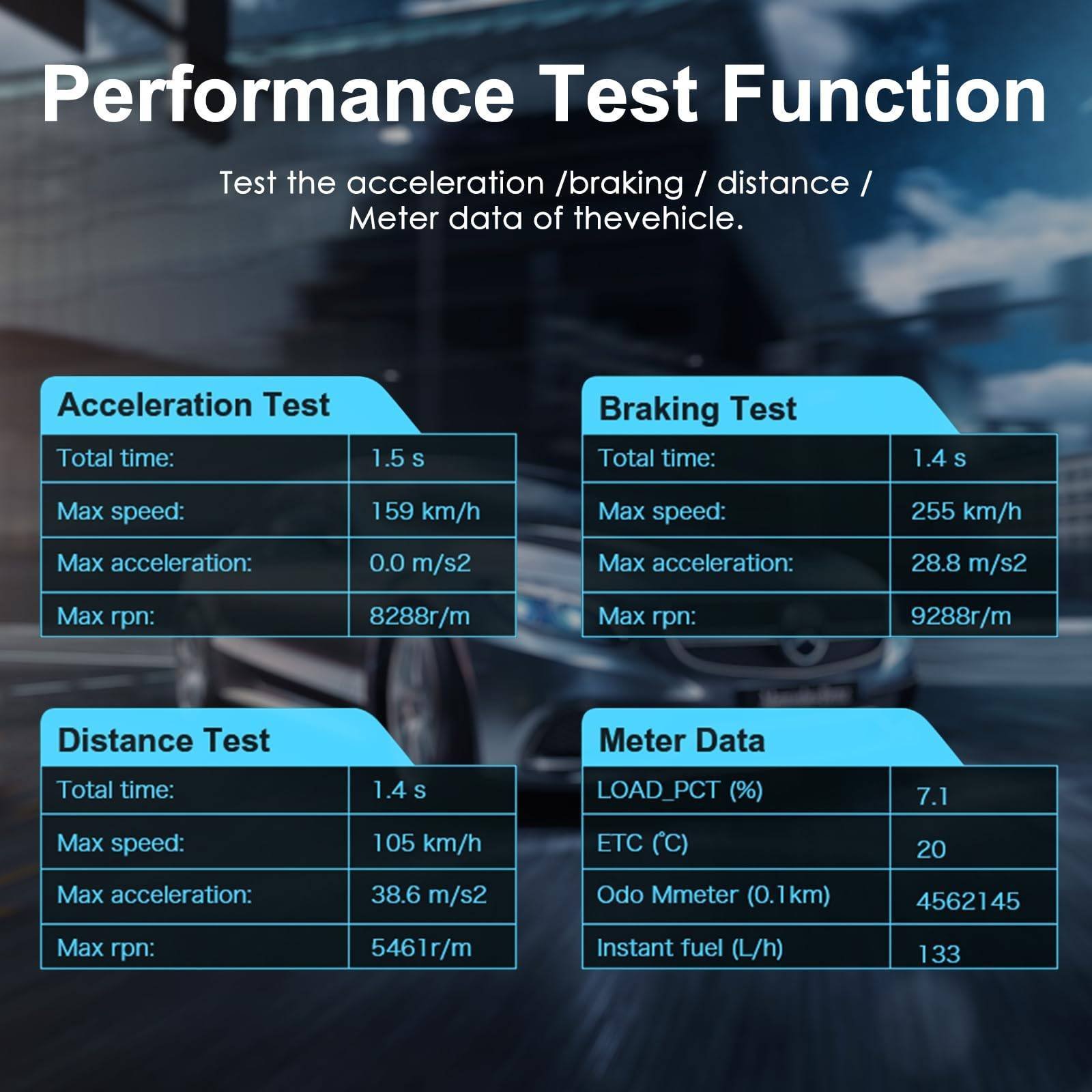

Test de performance : Teste les performances d’accélération, de freinage et de distance du véhicule, ainsi que les données des jauges.
Flux de données : Une fois sur la page du flux de données, l’appareil de diagnostic lit et affiche les informations en temps réel du flux de données provenant du moteur du véhicule.
Consultation des codes défauts : Permet de consulter les codes défauts du véhicule et fournit des informations détaillées sur leur définition.
État de préparation I/M : Vérifie le bon fonctionnement des moniteurs du véhicule. « OK » indique que le test de surveillance est terminé, « INC » que la surveillance n’est pas terminée et « N/A » que le véhicule ne prend pas en charge cette surveillance.
Détection de tension : Lit et affiche la tension actuelle de la batterie du véhicule.
Paramètres du produit : Permet de régler différents paramètres du produit, tels que la langue et les unités.

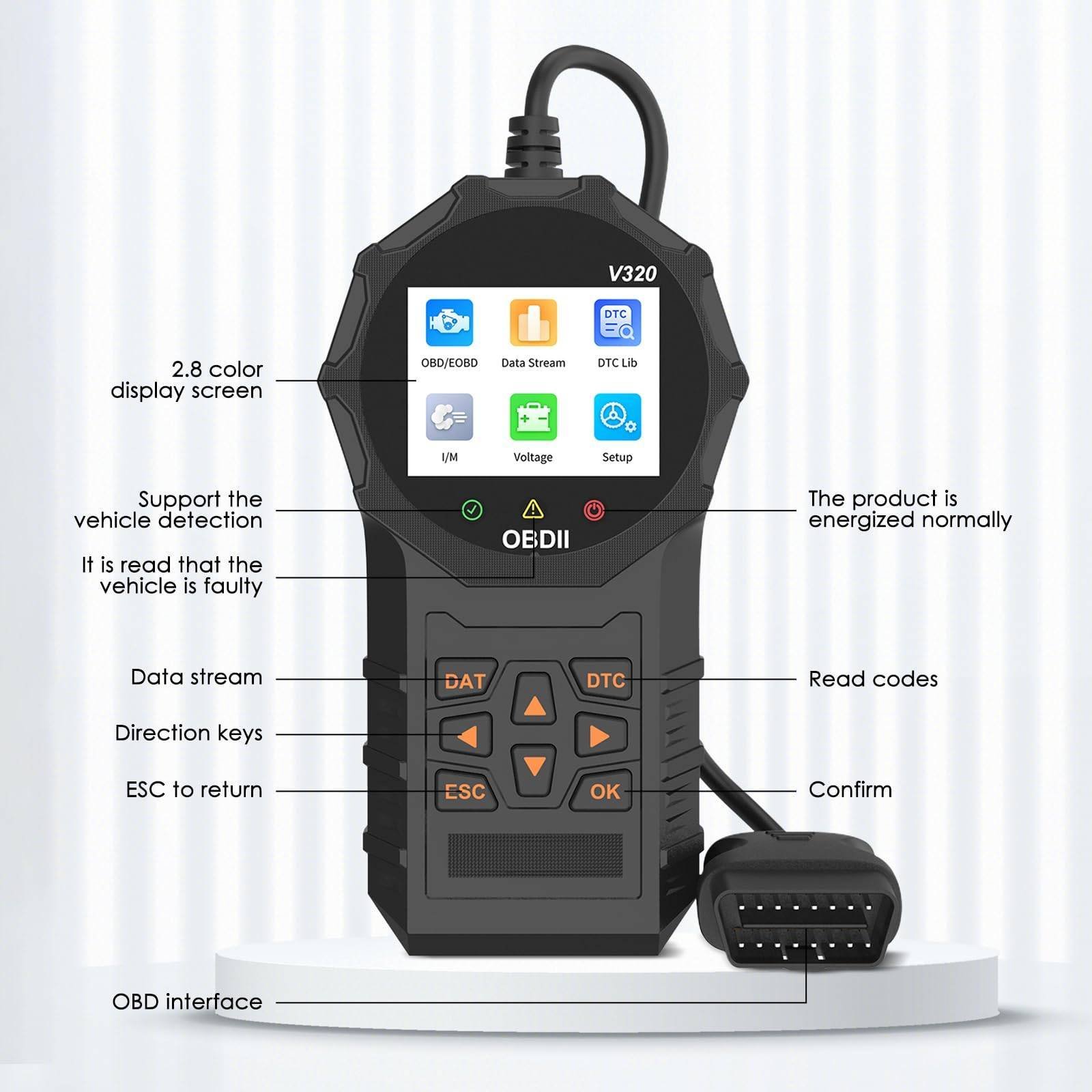

Touches de navigation : Permettent de naviguer et de sélectionner des options dans les menus.
Touche Quitter/Retour : Permet de quitter le menu actuel ou de revenir au niveau de menu précédent.
Voyants d’état :
Voyant vert : Indique la prise en charge du diagnostic du véhicule.
Voyant jaune : Indique qu’un défaut a été détecté sur le véhicule.
Voyant rouge : Indique que l’appareil est normalement alimenté.
Touche Lire le code : Permet de lire les codes d’erreur.
Touche Confirmer : Permet de confirmer l’option sélectionnée ou d’exécuter la fonction choisie.
Paramètres du produit : Dans le menu Paramètres, vous pouvez effectuer les actions suivantes :
Sélectionner la langue : Définir la langue d’affichage de l’appareil de diagnostic.
Définir les unités : Ajuster les unités d’affichage, par exemple, convertir des miles par heure en kilomètres par heure.
Ajuster d’autres paramètres : Tels que la luminosité du rétroéclairage, le contraste, les paramètres sonores, etc.
Précautions : Ce produit n’est pas compatible avec les véhicules à énergies nouvelles, les véhicules hybrides et les modèles non conformes au protocole OBD2.
Exclusion de garantie : Ce document explique les situations non couvertes par la garantie du produit, telles que l’utilisation anormale, le stockage inapproprié, les modifications non autorisées, la mauvaise utilisation, la négligence, les abus, les accidents, les modifications, une installation incorrecte, etc.
Spécifications :
Usage spécifique : diagnostic des pannes.
Matériau : ABS.
Couleur : noir.
Dimensions : 195 x 100 x 30 mm.
Langues prises en charge : anglais, allemand, français, espagnol, italien, russe, néerlandais, chinois.
Modèles compatibles : tous les modèles avec protocole OBDII.
Contenu de la boîte :
un sac
, un produit,
un manuel d’utilisation en anglais.
Remarque :
1. La couleur de l’article peut légèrement différer des images en raison de la luminosité et des réglages de votre écran.
2. Veuillez prévoir une marge d’erreur de 1 à 2 cm due à la mesure manuelle.
